6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス

Name: 6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス
Brand: Ningbo Kent Bearing Co., Ltd
SKU: 6901,6901-2RS, 6901ZZ
Availability: InStock

ブランド名:	BUGAO
モデル番号:	6901,6901-2RS, 6901ZZ
MOQ:	1,000セット
価格:	交渉可能
配達時間:	交渉可能
支払条件:	T/T,L/C,ウェスタン・ユニオン

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO 9001:2015

名前の忍耐:

6901 2RS ローヤリング

ベアリング材料:

軸承鋼,不?? 鋼など

精度:

P0、P6、P5、P4

公差等級:

ABEC-1,ABCE-3,ABEC-5,ABEC-7 について

クリアランス:

C2,C0,C3,C4

保護:

オープン、Z、ZZ、RZ、2RZ、RS、2RS

騒音と振動:

Z1V1,Z2V2,Z3V3,Z4V4

HSコード:

8482102000

ストック:

リッチ

OEMサービス:

カスタマイズ歓迎

パッケージの詳細:

シングルパッキング,産業パッキング,カスタムパッキング

供給の能力:

30,0001000セット

ハイライト:

クロム鋼6901 2RS軸承

6901 2RS ローヤリング C3

自動車車輪のボールベアリング ABEC 5

製品の説明

6901 C3 深溝ベアリング工業用ホイールポンプギア機器用クロム鋼ゴムベアリング

材質 - ローリングボールは、優れた表面品質、高硬度、高耐荷重、耐摩耗性を備えたクロム鋼で作られています。保持器、インナーアウターレース共にプレス鋼製です。
特長●1列2重シールタイプです。 ABEC-5の精度、Z3のノイズレベルを実現できます。両方向のラジアル荷重とアキシアル荷重に耐えるために使用されます。
用途●ポンプ、モーター、増速機、コンベア、電動工具などあらゆる産業機器に適しています。
注意 - これらのベアリングは多くの場合、シンプルな設計を特徴としており、分解、潤滑、メンテナンスが容易であり、寿命と全体的な性能に貢献します。

1. より高い硬度と耐摩耗性
クロム鋼にはクロムが含まれており、これにより材料の硬度が大幅に増加します (通常 60 ～ 64 HRC)。これにより、ベアリングは重荷重や高速条件下でも耐摩耗性が高くなります。
2. 優れた耐疲労性
クロム含有量が高いため、材料の疲労強度が向上し、クロム鋼ベアリングは故障することなく繰り返しの応力サイクルに耐えることができます。そのため、動的または周期的な負荷がかかるアプリケーションに最適です。
3. 耐食性の向上
クロム鋼ベアリングはステンレス鋼ほど耐食性はありませんが、標準の炭素鋼ベアリングと比較して錆びや腐食に対する耐性が優れています。これは、表面に不動態酸化物層を形成するクロム含有量によるものです。
4. 耐荷重の向上
クロム鋼の高い硬度と強度により、これらのベアリングは標準ベアリングと比較してより高いラジアル荷重とアキシアル荷重に耐えることができます。これにより、過酷な用途に適しています。
5. 寸法安定性の向上
クロム鋼は寸法安定性に優れており、さまざまな温度や負荷の下でも形状とサイズを維持します。これにより、一貫したパフォーマンスとより長い耐用年数が保証されます。
6. 耐熱性の向上
クロム鋼は、標準的な炭素鋼ベアリングと比較して、より高い動作温度に耐えることができます。そのため、高速機械など発熱が懸念される用途に適しています。
7. より滑らかな表面仕上げ
クロム鋼ベアリングはより滑らかな表面仕上げで製造されており、摩擦が軽減され効率が向上します。動作音の静音化と発熱の低減にも貢献します。
8. より長い耐用年数
クロム鋼ベアリングは硬度、耐摩耗性、疲労強度に優れているため、一般に標準ベアリングと比較して耐用年数が長くなります。これにより、頻繁な交換の必要性が減り、メンテナンスコストが削減されます。
9. 長期的な費用対効果
クロム鋼ベアリングは初期コストが高くなる可能性がありますが、その耐久性とパフォーマンスにより、ダウンタイムとメンテナンスが削減されるため、長期的にはコスト効率が高くなります。

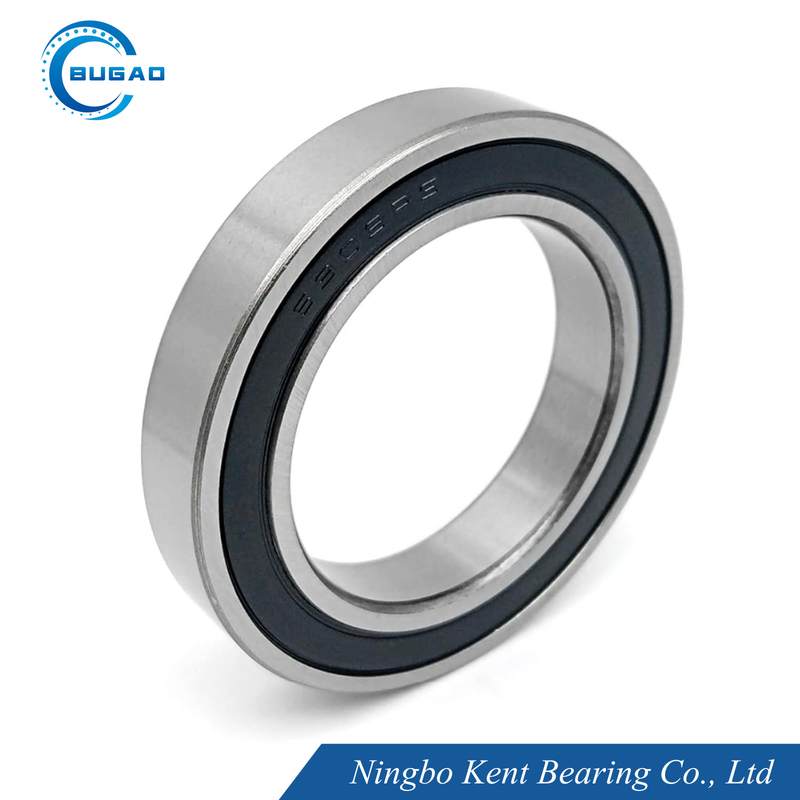

6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス 0

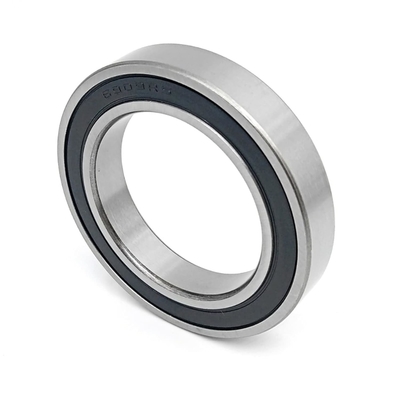

6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス 1

6900 シリーズ薄肉深溝玉軸受の技術パラメータ:

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本定格荷重 KN		最大振れ速度		重さ kg/個
									動的	静的	グリース	油
									動的	静的	グリース	油
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	C	C_○	r/min	r/min
693	3	0.1181	8	0.315	3	0.1181	0.15	0.006	0.56	0.18	54000	63000	0.0006
W693	3	0.1181	8	0.315	4	0.1575	0.15	0.006	0.56	0.18	54000	63000	0.0007
694	4	0.1575	11	0.4331	4	0.1575	0.15	0.006	0.715	0.276	45000	52000	0.0018
695	5	0.1969	13	0.5118	4	0.1575	0.2	0.008	1.08	0.43	34000	43000	0.0024
696	6	0.2362	15	0.5906	5	0.1969	0.2	0.008	1.35	0.53	32000	40000	0.0038
697	7	0.2756	17	0.6693	5	0.1969	0.3	0.012	1.61	0.715	30000	38000	0.0052
698	8	0.3150	19	0.7480	6	0.2362	0.3	0.012	1.99	0.865	28000	36000	0.0073
699	9	0.3543	20	0.7874	6	0.2362	0.3	0.012	2.48	1.09	27000	34000	0.0082
6900	10	0.3937	22	0.8661	6	0.2362	0.3	0.012	2.7	1.27	25000	32000	0.009
6901	12	0.4724	24	0.9449	6	0.2362	0.3	0.012	2.89	1.46	20000	28000	0.011
6902	15	0.5906	28	1.1024	7	0.2756	0.3	0.012	4.1	2.06	19000	26000	0.016
6903	17	0.6693	30	1.1811	7	0.2756	0.3	0.012	4.65	2.58	18000	24000	0.018
6904	20	0.7874	37	1.4567	9	0.3543	0.3	0.012	6.4	3.7	17000	22000	0.036
6905	25	0.9843	42	1.6535	9	0.3543	0.3	0.012	7.05	4.55	14000	18000	0.042
6906	30	1.1811	47	1.8504	9	0.3543	0.3	0.012	7.25	5	12000	16000	0.048
6907	35	1.3780	55	2.1654	10	0.3937	0.3	0.012	11.2	7.45	10000	14000	0.074
6908	40	1.5748	62	2.4409	12	0.4724	0.3	0.012	14.6	10.2	8000	12000	0.11
6909	45	1.7717	68	2.6772	12	0.4724	0.3	0.012	15.1	11.2	6000	10000	0.128
6910	50	1.9685	72	2.8346	12	0.4724	0.3	0.012	15.6	12.2	4000	8000	0.132

薄切片深部の幅広い用途グルーブボールベアリング:

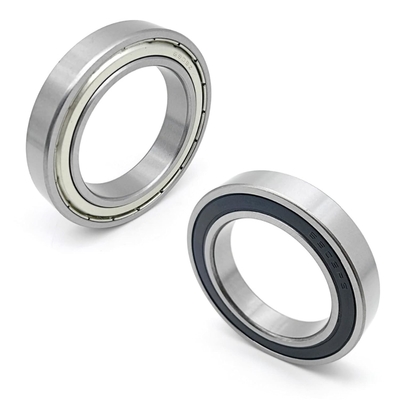

6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス 2

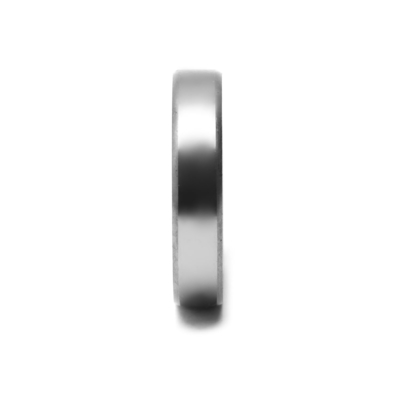

6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス 3

カスタマイズを歓迎します:

シールドにブランド（ロゴ、アートワーク）を印刷したり、シールドにブランドをレーザー彫刻したりできます。
お客様のデザインに応じてパッケージをカスタマイズできます。
すべての著作権はクライアントが所有しており、当社はいかなる情報も開示しないことを約束します。

梱包と配送:

深溝玉軸受は個別に安全に梱包されるか、チューブ梱包またはカスタマイズ梱包として梱包されます。
発送方法は相談に応じます。

6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス 4

6901 2RS 薄壁軸承 C3 クリアランスとABEC-5 車輪の許容クラス 5

ABEC-1 公差クラス ABEC-1 (P0)

内輪									許容誤差 (um/s)
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²)⁴)オープンベアリング径シリーズ			キャップ付きベアリング²)³)	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-8	10	8	6	10	6	15	同一軸受の内輪のΔB、VBと同一
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3公差クラスABEC-3 (P6)

内輪									許容誤差 (um/s)
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²)⁴)オープンベアリング径シリーズ			キャップ付きベアリング²)³)	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-7	9	7	5	9	5	8	同一軸受の内輪のΔB、VBと同一
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5公差クラスABEC-5 (P5)

内輪									許容誤差 (um/s)
d mm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
d mm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
以上	含む	高い	低い	最大		3	最大	最大	最大	高い	低い	最大
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

外輪									許容誤差 (um/s)
D mm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	最大	高い	低い	最大
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7公差クラスABEC-7 (P4)

内輪												許容誤差 (um/s)
d mm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
d mm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	低い	最大
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

外輪												許容誤差 (um/s)
Dmm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
Dmm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	最大
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	同一軸受の内輪のΔB、VBと同一		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

単体軸受の振動許容差データ

D	V			V1			V2			V3			V4
mm	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7、8、9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

単体ベアリングの最大振動加速度

D	直径シリーズ(0)				直径シリーズ(2)					直径シリーズ(3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
