電動モーターミニチュアベアリング 606、P6 P5 クリアランス

Name: 電動モーター ミニチュアベアリング 606、P6 P5 クリアランス
Brand: Ningbo Kent Bearing Co., Ltd
SKU: 609-2RS,609ZZ,609
Availability: InStock

ブランド名:	Bugao
モデル番号:	609-2RS,609ZZ,609
MOQ:	1,000 PC
価格:	交渉可能
配達時間:	交渉可能
支払条件:	T/T,L/C,ウェスタン・ユニオン

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO 9001:2015

名前の忍耐:

電動モーターのベアリング

軸承の材料:

軸承ステンレス陶器

ローヤリングの精度:

P0、P6、P5、P4

ローヤリングのシール&シールド:

オープン、Z、ZZ、RZ、2RZ、RS、2RS

ローリングの騒音レベル:

Z1V1,Z2V2,Z3V3,Z4V4

ローヤリングのクリアランス:

C2,C0,C3,C4

生命を運ぶ:

最大10年

軸承の列:

単一行

公差等級:

ABEC-1、ABEC-3、ABEC-5、ABEC-7

HSコード:

8482102000

ストック:

リッチ

OEMサービス:

カスタマイズ歓迎

パッケージの詳細:

シングルパッキング,産業用/チューブパッキング,カスタムパッキング

供給の能力:

30,000年間000個

ハイライト:

9x24x7mm 電動モーターベアリング

2RSベアリング

609 2RS ローヤリング P5

製品の説明

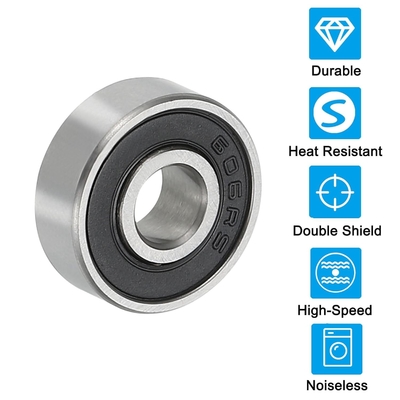

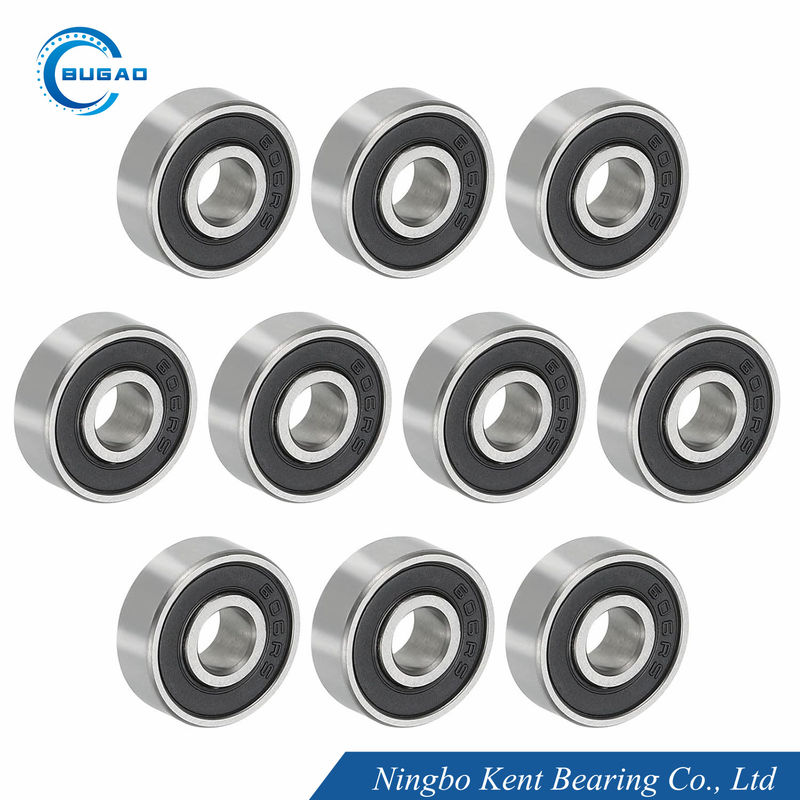

ベアリングメーカー 606-2RS エアコンモータージューサーモーター用二重ゴム密封ベアリングプーリーベアリング

·[サイズ]- 6x17x6mm(内径x外径x厚さ);材質:Gcr15;モデル：606-2RS;精度クラス：P6、P5

·[高品質]- ベアリングは軸受鋼で作られており、耐久性があり、重荷重下でも錆び、腐食、変形しません。

·[特徴]- 転がり軸受は、回転要素を使用して可動部品間の分離を維持し、回転摩擦を低減し、ラジアル荷重とアキシアル荷重をサポートします。また、小さな摩擦と高い限界速度を備えています。

· 【厳重なシールド】- ベアリングには潤滑剤の侵入と汚染物質の侵入を防ぐシールドが付いています。ベアリングの作動部分を環境の破片から保護し、ボールベアリングの速度と寿命を低下させる可能性があります。

·[応用]- 転がり軸受は、農業機械から搬送機器、ロボット、歯科機器、エレベーター、圧延機、船舶の舵軸、骨材破砕機、スケートボード、インラインスケート、スクーターなどに至るまで、幅広い用途で使用されています。

6000 シリーズベアリングの技術パラメータ:

家庭用電気モーターは通常、606 ～ 6005 モデルや 629 ～ 6205 モデルなどの小型ベアリングを使用します。以下に詳細な仕様表を示します。

電動モーターミニチュアベアリング 606、P6 P5 クリアランス 0

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本負荷評価 KN		最大実行時間アウトスピード		重さキログラム/個
									基本負荷評価 KN		最大実行時間アウトスピード
									動的	静的	グリース	油
									動的	静的	グリース	油
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	C	C_○	r/min	r/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116
6007	35	1.3780	62	2.4409	14	0.5512	1.0	0.039	16	10.3	10000	13000	0.155
6008	40	1.5748	68	2.6772	15	0.5906	1.0	0.039	16.8	11.5	8000	11000	0.185
6009	45	1.7717	75	2.9528	16	0.6299	1.0	0.039	21	15.1	7200	9000	0.231
6010	50	1.9685	80	3.1496	16	0.6299	1.0	0.039	21.8	16.6	6400	7800	0.25
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0.043	28.3	21.2	5700	7000	0.362
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0.043	29.5	23.2	5000	6300	0.385
6013	65	2.9551	100	3.9370	18	0.7087	1.1	0.043	31.9	25	4800	6100	0.44
6014	70	2.7559	110	4.3307	20	0.7874	1.1	0.043	39.7	31	4600	5800	0.6
6015	75	2.9528	115	4.5276	20	0.7874	1.1	0.043	41.6	33.5	4400	5600	0.64

ボールベアリングの用途:

電動モーターミニチュアベアリング 606、P6 P5 クリアランス 1

カスタマイズ:

シールドにブランド（ロゴ、アートワーク）を印刷したり、シールドにブランドをレーザー彫刻したりできます。
お客様のデザインに応じてパッケージをカスタマイズできます。
すべての著作権はクライアントが所有しており、当社はいかなる情報も開示しないことを約束します。

梱包と配送:

深溝玉軸受は個別に安全に梱包されるか、チューブ梱包またはカスタマイズ梱包として梱包されます。
発送方法は相談に応じます。

電動モーターミニチュアベアリング 606、P6 P5 クリアランス 3

ボールベアリングのその他の技術データ

電動モーターミニチュアベアリング 606、P6 P5 クリアランス 4

ABEC-1 公差クラス ABEC-1 (P0)

内輪									許容誤差 (um/s)
dmm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
dmm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²）⁴)オープンベアリング径シリーズ			キャップ付きベアリング²）³）	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-8	10	8	6	10	6	15	同一軸受の内輪のΔB、VBと同一
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3公差クラスABEC-3 (P6)

内輪									許容誤差 (um/s)
dmm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
dmm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²）⁴)オープンベアリング径シリーズ			キャップ付きベアリング²）³）	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-7	9	7	5	9	5	8	同一軸受の内輪のΔB、VBと同一
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5公差クラスABEC-5 (P5)

内輪									許容誤差 (um/s)
dmm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
dmm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
以上	含む	高い	低い	最大		3	最大	最大	最大	高い	低い	最大
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

外輪									許容誤差 (um/s)
Dmm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
Dmm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	最大	高い	低い	最大
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7公差クラスABEC-7 (P4)

内輪												許容誤差 (um/s)
dmm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
dmm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	低い	最大
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

外輪												許容誤差 (um/s)
Dmm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
Dmm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	最大
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	同一軸受の内輪のΔB、VBと同一		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

単体軸受の振動許容差データ

D	V			V1			V2			V3			V4
mm	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7、8、9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10、12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

単体ベアリングの最大振動加速度

D	直径シリーズ(0)				直径シリーズ(2)					直径シリーズ(3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
