電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス

Name: 電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス
Brand: Ningbo Kent Bearing Co., Ltd
SKU: 6004 6203 6304
Availability: InStock

ブランド名:	BUGAO
モデル番号:	6004 6203 6304
MOQ:	1,000セット
価格:	交渉可能
配達時間:	交渉可能
支払条件:	T/T

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO9001:2015

名前の忍耐:

6004 6203 6304

軸承の材料:

鉄鋼または不?? 鋼のベアリング

ローヤリングの精度:

P0、P6、P5

ローヤリングのシール&シールド:

オープン、Z、ZZ、RZ、2RZ、RS、2RS

ローリングの騒音レベル:

Z1V1,Z2V2,Z3V3,ZV4

ローヤリングのクリアランス:

C2,C0,C3,C4

生命を運ぶ:

最大10年

HSコード:

8482102000

ローヤリングの輸送方法:

明白によって、空気による海によって、

包装:

個別梱包,チューブパッケージ,カスタムパッケージ

OEMサービス:

カスタマイズ歓迎

パッケージの詳細:

単品/樽の梱包

供給の能力:

30,0001000セット

ハイライト:

静かな電動モーターベアリング

電気モーターベアリング 6004

6304 ボールベアリング C2

製品の説明

農業機械のための C2 クリアランスが付いている無声電気モーターベアリング 6004 6203 6304

機械装置が異なれば、ベアリングに対する要件も異なります。例えば、高速回転機器には低摩擦で限界速度の高い軸受が必要であり、重機には重荷重に耐えられる軸受が必要です。深溝玉軸受はその優れた性能と幅広い応用性により、さまざまな機械装置に広く使用されています。

Cixi Kent Bearing Co., Ltd は、高炭素クロム軸受鋼 (GCr15) を使用して高品質の深溝玉軸受を製造しています。また、ステンレス鋼などの特注材料も受け入れて軸受を製造しています。

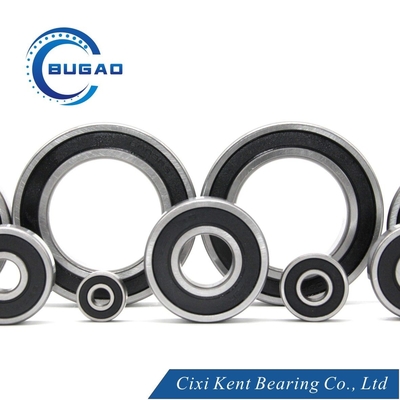

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 0

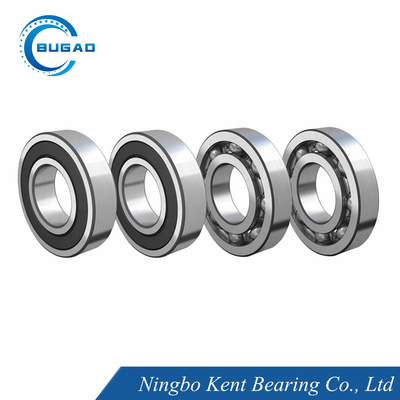

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 1

機器の技術的パラメータボールベアリング:

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本負荷評価KN		最大実行時間アウトスピード		重さキログラム/個
									基本負荷評価KN		最大実行時間アウトスピード
									動的	静的	グリース	油
									動的	静的	グリース	油
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	C	C_○	r/min	r/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本定格荷重 KN		最大振れ速度		重さ kg/個
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	動的	静的	グリース	油
									動的	静的	グリース	油
									C	C_○	r/min	r/min
627	7	0.2756	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.013
628	8	0.3149	24	0.9448	8	0.3149	0.3	0.012	4	1.59	24000	32000	0.017
629	9	0.3543	26	1.0236	8	0.3149	0.3	0.012	4.55	1.96	22000	30000	0.02
6200	10	0.3937	30	1.1811	9	0.3543	0.6	0.024	5.1	2.39	19000	26000	0.032
6201	12	0.4724	32	1.2598	10	0.3937	0.6	0.024	6.1	2.75	18000	24000	0.037
6202	15	0.5906	35	1.3780	11	0.4331	0.6	0.024	7.75	3.6	17000	22000	0.045
6203	17	0.6693	40	1.5748	12	0.4724	0.6	0.024	9.6	4.6	16000	20000	0.066
6204	20	0.7874	47	1.8504	14	0.5512	1.0	0.039	12.8	6.65	14000	18000	0.106
6205	25	0.9843	52	2.0470	15	0.5906	1.0	0.039	14	7.85	12000	16000	0.128
6206	30	1.1811	62	2.4409	16	0.6299	1.0	0.039	19.5	11.3	10000	13000	0.199

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本定格荷重 KN		最大振れ速度		重さ kg/個
									動的	静的	グリース	油
									動的	静的	グリース	油
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	C	C_○	r/min	r/min
635	5	0.1969	19	0.7480	6	0.2362	0.3	0.012	2.34	0.885	34000	40000	0.008
6300	10	0.3937	35	1.3780	11	0.4331	0.6	0.024	8.2	3.5	15000	21000	0.053
6301	12	0.4724	37	1.4567	12	0.4724	1.0	0.039	9.7	4.2	14000	20000	0.06
6302	15	0.5906	42	1.6535	13	0.5118	1.0	0.039	11.4	5.45	13000	18000	0.082
6303	17	0.6693	47	1.8504	14	0.5512	1.0	0.039	13.5	6.55	12000	17000	0.115
6304	20	0.7874	52	2.0472	15	0.5906	1.1	0.043	15.9	7.9	11000	15000	0.144
6305	25	0.9843	62	2.4409	17	0.6693	1.1	0.043	21.2	10.9	10000	13000	0.2193
6306	30	1.1811	72	2.8346	19	0.7480	1.1	0.043	26.7	15	8000	10000	0.3498

ABEC-1 公差クラス ABEC-1 (P0)

内輪									許容誤差 (um/s)
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²)⁴)オープンベアリング径シリーズ			キャップ付きベアリング²)³)	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-8	10	8	6	10	6	15	同一軸受の内輪のΔB、VBと同一
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3公差クラスABEC-3 (P6)

内輪									許容誤差 (um/s)
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²)⁴)オープンベアリング径シリーズ			キャップ付きベアリング²)³)	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-7	9	7	5	9	5	8	同一軸受の内輪のΔB、VBと同一
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5公差クラスABEC-5 (P5)

内輪									許容誤差 (um/s)
d mm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
d mm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
以上	含む	高い	低い	最大		3	最大	最大	最大	高い	低い	最大
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

外輪									許容誤差 (um/s)
Dmm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
Dmm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	最大	高い	低い	最大
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7公差クラスABEC-7 (P4)

内輪												許容誤差 (um/s)
d mm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
d mm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	低い	最大
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

外輪												許容誤差 (um/s)
Dmm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
Dmm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	最大
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	同一軸受の内輪のΔB、VBと同一		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

単体軸受の振動許容差データ

D	V			V1			V2			V3			V4
mm	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7、8、9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

単体ベアリングの最大振動加速度

D	直径シリーズ(0)				直径シリーズ(2)					直径シリーズ(3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

機器のボールベアリングの用途:

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 4

カスタマイズ:

シールドにブランド（ロゴ、アートワーク）を印刷したり、シールドにブランドをレーザー彫刻したりすることができます。
お客様のデザインに応じてパッケージをカスタマイズできます。
すべての著作権はクライアントが所有しており、当社はいかなる情報も開示しないことを約束します。

梱包と配送:

深溝玉軸受は個別に安全に梱包されるか、チューブ梱包またはカスタマイズ梱包として梱包されます。
発送方法は相談に応じます。

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 6

札:

商品の詳細

ホーム製品

電動モーターのベアリング

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス

全カテゴリー

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス

ブランド名:	BUGAO
モデル番号:	6004 6203 6304
MOQ:	1,000セット
価格:	交渉可能
パッケージの詳細:	単品/樽の梱包
支払条件:	T/T

詳細情報

製品の説明

詳細情報

起源の場所:

中国

ブランド名:

BUGAO

証明:

ISO9001:2015

モデル番号:

6004 6203 6304

名前の忍耐:

6004 6203 6304

軸承の材料:

鉄鋼または不?? 鋼のベアリング

ローヤリングの精度:

P0、P6、P5

ローヤリングのシール&シールド:

オープン、Z、ZZ、RZ、2RZ、RS、2RS

ローリングの騒音レベル:

Z1V1,Z2V2,Z3V3,ZV4

ローヤリングのクリアランス:

C2,C0,C3,C4

生命を運ぶ:

最大10年

HSコード:

8482102000

ローヤリングの輸送方法:

明白によって、空気による海によって、

包装:

個別梱包,チューブパッケージ,カスタムパッケージ

OEMサービス:

カスタマイズ歓迎

最小注文数量:

1,000セット

価格:

交渉可能

パッケージの詳細:

単品/樽の梱包

受渡し時間:

交渉可能

支払条件:

T/T

供給の能力:

30,0001000セット

ハイライト:

静かな電動モーターベアリング

電気モーターベアリング 6004

6304 ボールベアリング C2

製品の説明

農業機械のための C2 クリアランスが付いている無声電気モーターベアリング 6004 6203 6304

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 0

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 1

機器の技術的パラメータボールベアリング:

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本負荷評価KN		最大実行時間アウトスピード		重さキログラム/個
									基本負荷評価KN		最大実行時間アウトスピード
									動的	静的	グリース	油
									動的	静的	グリース	油
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	C	C_○	r/min	r/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本定格荷重 KN		最大振れ速度		重さ kg/個
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	動的	静的	グリース	油
									動的	静的	グリース	油
									C	C_○	r/min	r/min
627	7	0.2756	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.013
628	8	0.3149	24	0.9448	8	0.3149	0.3	0.012	4	1.59	24000	32000	0.017
629	9	0.3543	26	1.0236	8	0.3149	0.3	0.012	4.55	1.96	22000	30000	0.02
6200	10	0.3937	30	1.1811	9	0.3543	0.6	0.024	5.1	2.39	19000	26000	0.032
6201	12	0.4724	32	1.2598	10	0.3937	0.6	0.024	6.1	2.75	18000	24000	0.037
6202	15	0.5906	35	1.3780	11	0.4331	0.6	0.024	7.75	3.6	17000	22000	0.045
6203	17	0.6693	40	1.5748	12	0.4724	0.6	0.024	9.6	4.6	16000	20000	0.066
6204	20	0.7874	47	1.8504	14	0.5512	1.0	0.039	12.8	6.65	14000	18000	0.106
6205	25	0.9843	52	2.0470	15	0.5906	1.0	0.039	14	7.85	12000	16000	0.128
6206	30	1.1811	62	2.4409	16	0.6299	1.0	0.039	19.5	11.3	10000	13000	0.199

基本ベアリングいいえ。	退屈		外径D		幅W		半径r		基本定格荷重 KN		最大振れ速度		重さ kg/個
									動的	静的	グリース	油
									動的	静的	グリース	油
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	C	C_○	r/min	r/min
635	5	0.1969	19	0.7480	6	0.2362	0.3	0.012	2.34	0.885	34000	40000	0.008
6300	10	0.3937	35	1.3780	11	0.4331	0.6	0.024	8.2	3.5	15000	21000	0.053
6301	12	0.4724	37	1.4567	12	0.4724	1.0	0.039	9.7	4.2	14000	20000	0.06
6302	15	0.5906	42	1.6535	13	0.5118	1.0	0.039	11.4	5.45	13000	18000	0.082
6303	17	0.6693	47	1.8504	14	0.5512	1.0	0.039	13.5	6.55	12000	17000	0.115
6304	20	0.7874	52	2.0472	15	0.5906	1.1	0.043	15.9	7.9	11000	15000	0.144
6305	25	0.9843	62	2.4409	17	0.6693	1.1	0.043	21.2	10.9	10000	13000	0.2193
6306	30	1.1811	72	2.8346	19	0.7480	1.1	0.043	26.7	15	8000	10000	0.3498

ABEC-1 公差クラス ABEC-1 (P0)

内輪									許容誤差 (um/s)
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²)⁴)オープンベアリング径シリーズ			キャップ付きベアリング²)³)	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-8	10	8	6	10	6	15	同一軸受の内輪のΔB、VBと同一
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3公差クラスABEC-3 (P6)

内輪									許容誤差 (um/s)
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 直径シリーズ	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	高い	低い	最大
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

外輪									許容誤差 (um/s)
Dmm		Δdmp		VDp²)⁴)オープンベアリング径シリーズ			キャップ付きベアリング²)³)	Vdmp	起亜	ΔBs		Vbs
Dmm		Δdmp		9	0,1	2、3、4	2、3、4	Vdmp	起亜	ΔBs		Vbs
以上	含む	高い	低い	最大				最大	最大	高い	低い	最大
1)2.5	6	0	-7	9	7	5	9	5	8	同一軸受の内輪のΔB、VBと同一
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5公差クラスABEC-5 (P5)

内輪									許容誤差 (um/s)
d mm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
d mm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD	シス³⁾	ΔBs	Vbs
以上	含む	高い	低い	最大		3	最大	最大	最大	高い	低い	最大
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

外輪									許容誤差 (um/s)
Dmm		Δdmp		Vdp²)直径シリーズ		Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
Dmm		Δdmp		9	0、1、2、3、4	Vdmp	起亜	SD⁴⁾SD1⁵⁾	海⁴⁾⁵⁾	ΔBs		Vbs
以上	含む	高い	低い	最大			最大	最大	最大	高い	低い	最大
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7公差クラスABEC-7 (P4)

内輪												許容誤差 (um/s)
d mm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
d mm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	低い	最大
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

外輪												許容誤差 (um/s)
Dmm		Δdmp		Δds		Vdp²)直径シリーズ		Vdmp	起亜	SD	シア	ΔBs		Vbs
Dmm		Δdmp		Δds		7、8、9	1、7、2、3、4	Vdmp	起亜	SD	シア	ΔBs		Vbs
以上	含む	高い	低い	高い	低い	最大		最大	最大	最大	最大	高い	低い	最大
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	同一軸受の内輪のΔB、VBと同一		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

単体軸受の振動許容差データ

D	V			V1			V2			V3			V4
mm	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い	低い	中くらい	高い
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7、8、9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

単体ベアリングの最大振動加速度

D	直径シリーズ(0)				直径シリーズ(2)					直径シリーズ(3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

機器のボールベアリングの用途:

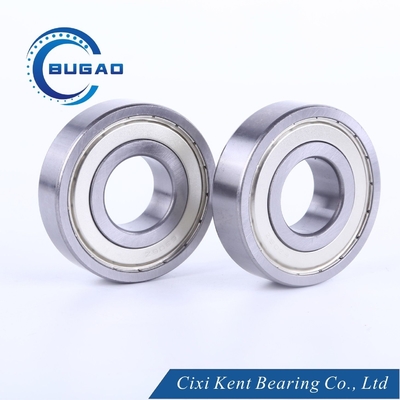

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 4

カスタマイズ:

シールドにブランド（ロゴ、アートワーク）を印刷したり、シールドにブランドをレーザー彫刻したりすることができます。
お客様のデザインに応じてパッケージをカスタマイズできます。
すべての著作権はクライアントが所有しており、当社はいかなる情報も開示しないことを約束します。

梱包と配送:

深溝玉軸受は個別に安全に梱包されるか、チューブ梱包またはカスタマイズ梱包として梱包されます。
発送方法は相談に応じます。

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス 6

札:

電動モーターのベアリング

深溝ボールベアリング

6000 シリーズのベアリング

6200シリーズ 軸承

6300 シリーズのベアリング

6800 シリーズの軸承

6900 シリーズのベアリング

高精度軸受け

P6忍耐

P5忍耐

P4 ローヤリング

ミニチュアベアリング

標準でない軸承

電動モーターのベアリング

深溝ボールベアリング

6000 シリーズのベアリング

6200シリーズ 軸承

6300 シリーズのベアリング

6800 シリーズの軸承

6900 シリーズのベアリング

高精度軸受け

P6忍耐

P5忍耐

P4 ローヤリング

ミニチュアベアリング

標準でない軸承

商品の詳細

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス

静かな電動モーターベアリング

電気モーターベアリング 6004

6304 ボールベアリング C2

農業機械のための C2 クリアランスが付いている無声電気モーター ベアリング 6004 6203 6304

商品の詳細

電動モーターのベアリング

深溝ボールベアリング

6000 シリーズのベアリング

6200シリーズ 軸承

6300 シリーズのベアリング

6800 シリーズの軸承

6900 シリーズのベアリング

高精度軸受け

P6忍耐

P5忍耐

P4 ローヤリング

ミニチュアベアリング

標準でない軸承

電気モーターのシールドローヤリング6004 6203 6304 農業機械のためのC2クリアランス

静かな電動モーターベアリング

電気モーターベアリング 6004

6304 ボールベアリング C2

農業機械のための C2 クリアランスが付いている無声電気モーター ベアリング 6004 6203 6304

6200シリーズ軸承

6200シリーズ軸承

農業機械のための C2 クリアランスが付いている無声電気モーターベアリング 6004 6203 6304

6200シリーズ軸承

農業機械のための C2 クリアランスが付いている無声電気モーターベアリング 6004 6203 6304
