6800 シリーズ P4 精密ベアリング C2 C0 C3 C4 ロボットアームのクリアランス

Name: 6800 シリーズ P4 精密ベアリング C2 C0 C3 C4 ロボットアームのクリアランス
Brand: Ningbo Kent Bearing Co., Ltd
SKU: 685〜689,6800〜6810
Availability: InStock

ブランド名:	BUGAO
モデル番号:	685〜689,6800〜6810
MOQ:	1,000セット
価格:	Negoiiable
配達時間:	交渉可能
支払条件:	T/T,L/C,ウェスタン・ユニオン

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO 9001:2015

名前の忍耐:

6800 シリーズの軸承

材料:

軸承鋼,炭素鋼,セラミックなど

精度:

P0、P6、P5、P4

公差等級:

ABEC 1, ABEC 3, ABEC 5, ABEC 7 について

クリアランス:

C2,C0,C3,C4

仕様:

オープン、Z、ZZ、RZ、2RZ、RS、2RS

騒音と振動:

Z1V1,Z2V2,Z3V3,Z4V4

包装:

個別梱包,チューブパッケージ,カスタムパッケージ

HSコード:

8482102000

OEMサービス:

カスタマイズ歓迎

パッケージの詳細:

シングルパッキング,産業用/チューブパッキング,カスタムパッキング

供給の能力:

30,0001000セット

ハイライト:

P4 6800 シリーズローヤリング

6800 シリーズ C2 軸承

C4 ロボットアーム・レーヤリング

製品の説明

標準サイズ深溝玉軸受 6800 ロボットアーム用

6800シリーズベアリングは、ロボットアームなどの卓越した精度と信頼性が要求される用途向けに設計された高精度ミニチュア深溝玉軸受です。P4精度等級により、このベアリングは超滑らかな動作、最小限の振動、高い回転精度を保証します。複数の内部すきまオプション（C2、C0、C3、C4）が利用可能で、高速性能や熱膨張管理などの特定の運用ニーズに合わせて調整できます。6800シリーズのコンパクトなサイズと高精度は、ロボット工学、自動化、その他の精密機械に最適です。

主な特徴:

P4精度等級：超滑らかな動作、低ノイズ、高い回転精度を保証します。
複数のすきまオプション（C2、C0、C3、C4）：高速または高温環境などの特定の用途に合わせてカスタマイズできます。
コンパクトで軽量：スペースに制約のある用途に最適なミニチュア設計。
高速対応：高速回転での効率的な動作のために設計されています。
耐久性のある構造：高品質のクロム鋼製で、優れた耐摩耗性を備えています。
汎用性：ラジアル荷重とアキシアル荷重の両方の用途に適しています。

寸法（標準サイズ）:

パラメータ	測定値（mm）
内径（ID）	10 mm
外径（OD）	19 mm
幅（W）	5 mm

内部すきまオプション:

C2すきま：通常よりもタイトで、高精度と低振動が必要な用途に適しています。
C0すきま：標準すきまで、一般的な用途に最適です。
C3すきま：標準よりも大きく、高速または高温環境に適しています。
C4すきま：さらに大きなすきまで、大きな熱膨張を伴う用途向けに設計されています。

6800シリーズベアリング（P4精度）の利点:

超高精度：P4精度等級は、最小限の振動とノイズを保証し、ロボット工学や自動化に最適です。
カスタマイズ可能なすきま：複数のすきまオプションにより、特定の運用ニーズに基づいた最適化が可能です。
コンパクト設計：ロボットアームや小型機械など、スペースが限られている用途に最適です。
高速性能：高速回転での滑らかな動作のために設計されています。
耐久性：高品質の素材と構造により、優れた耐摩耗性を備えています。

用途:

ロボットアーム：ロボットジョイントやマニピュレータに使用され、正確で滑らかな動きを実現します。
自動化装置：CNCマシン、ピッキング＆プレイスシステム、その他の自動化機械に最適です。
医療機器：手術用ロボットや診断機器などの精密機器に適しています。
航空宇宙：高精度が要求される小型アクチュエータや制御システムに使用されます。
光学機器：カメラ、レンズ、その他の光学機器の滑らかな動作を保証します。
ホビーおよびDIYプロジェクト：小規模な機械プロジェクトや模型製作に最適です。

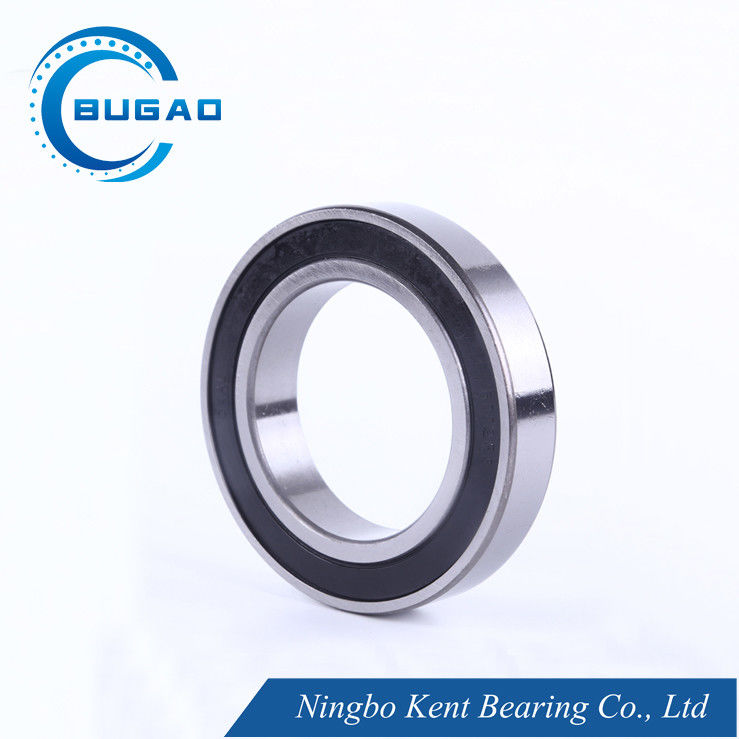

6800 シリーズ P4 精密ベアリング C2 C0 C3 C4 ロボットアームのクリアランス 0

6800 シリーズ P4 精密ベアリング C2 C0 C3 C4 ロボットアームのクリアランス 1

68シリーズ薄肉深溝玉軸受の技術パラメータ:

基本軸受番号	内径 d		外径 D		幅 W		半径 r		基本荷重定格 KN		最大回転速度		重量 kg/個
									動荷重	静荷重	グリース	オイル
									動荷重	静荷重	グリース	オイル
	mm	インチ	mm	インチ	mm	インチ	mm	インチ	C	C_O	r/min	r/min
685	5	0.1969	11	0.4331	3	0.1181	0.1	0.006	0.715	0.282	35000	45000	0.0011
686	6	0.2362	13	0.5118	3.5	0.1378	0.15	0.006	1.08	0.44	33000	42000	0.0019
687	7	0.2756	14	0.5512	3.5	0.1378	0.15	0.006	1.17	0.51	31000	40000	0.0021
688	8	0.3150	16	0.6299	4	0.1575	0.2	0.008	1.26	0.585	29000	38000	0.0031
689	9	0.3543	17	0.6693	4	0.1575	0.2	0.008	1.72	0.82	28000	36000	0.0032
6800	10	0.3937	19	0.7480	5	0.1969	0.3	0.012	1.83	0.925	26000	34000	0.005
6800W7	10	0.3937	19	0.7480	7	0.2756	0.3	0.012	1.83	0.925	26000	34000	0.006
6801	12	0.4724	21	0.8268	5	0.1969	0.3	0.012	1.92	1.04	22000	30000	0.006
6802	15	0.5906	24	0.9449	5	0.1969	0.3	0.012	2.08	1.26	20000	28000	0.007
6803	17	0.6693	26	1.0236	5	0.1969	0.3	0.012	2.81	1.72	19000	26000	0.008
6804	20	0.7874	32	1.2598	7	0.2756	0.3	0.012	4	2.47	17000	22000	0.019
6805	25	0.9843	37	1.4567	7	0.2756	0.3	0.012	4.3	2.95	15000	19000	0.022
6806	30	1.1811	42	1.6535	7	0.2756	0.3	0.012	4.7	3.65	13000	17000	0.026
6807	35	1.3780	47	1.8504	7	0.2756	0.3	0.012	4.9	4.05	11000	15000	0.029
6808	40	1.5748	52	2.0472	7	0.2756	0.3	0.012	5.1	4.4	9000	13000	0.033
6809	45	1.7717	58	2.2835	7	0.2756	0.3	0.012	6.4	5.65	7000	11000	0.04
6810	50	1.9685	65	2.5591	7	0.2756	0.3	0.012	6.6	6.1	5000	9000	0.052

ABEC-1公差クラス ABEC-1 (P0)

内輪									公差（μm/s）
d mm		Δdmp		9	Vdp²)0.1 直径系列	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0.1 直径系列	2,3,4	Vdmp	Kia	ΔBs		Vbs
超える	含む	高	低	最大			最大	最大	高	低	最大
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

外輪									公差（μm/s）
D mm		Δdmp		VDp²)⁴)オープンベアリング直径系列			シールドベアリング²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0.1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
超える	含む	高	低	最大				最大	最大	高	低	最大
1)2.5	6	0	-8	10	8	6	10	6	15	同一 ΔBs および VBs 内輪と同じベアリング
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3 公差クラス ABEC-3 (P6)

内輪									公差（μm/s）
d mm		Δdmp		9	Vdp²)0.1 直径系列	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0.1 直径系列	2,3,4	Vdmp	Kia	ΔBs		Vbs
超える	含む	高	低	最大			最大	最大	高	低	最大
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

外輪									公差（μm/s）
D mm		Δdmp		VDp²)⁴)オープンベアリング直径系列			シールドベアリング²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0.1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
超える	含む	高	低	最大				最大	最大	高	低	最大
1)2.5	6	0	-7	9	7	5	9	5	8	同一 ΔBs および VBs 内輪と同じベアリング
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 公差クラス ABEC-5 (P5)

内輪									公差（μm/s）
d mm		Δdmp		Vdp²)直径系列		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0.1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
超える	含む	高	低	最大		3	最大	最大	最大	高	低	最大
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

外輪									公差（μm/s）
D mm		Δdmp		Vdp²)直径系列		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0.1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
超える	含む	高	低	最大			最大	最大	最大	高	低	最大
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 公差クラス ABEC-7 (P4)

内輪												公差（μm/s）
d mm		Δdmp		Δds		Vdp²)直径系列		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
超える	含む	高	低	高	低	最大		最大	最大	最大	最大	高	低	低	最大
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

外輪												公差（μm/s）
D mm		Δdmp		Δds		Vdp²)直径系列		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
超える	含む	高	低	高	低	最大		最大	最大	最大	最大	高	低	最大
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	同一 ΔBs および VBs 内輪と同じベアリング		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

単軸ベアリングの振動データ

D	V			V1			V2			V3			V4
mm	低	中	高	低	中	高	低	中	高	低	中	高	低	中	高
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

単軸ベアリングの最大振動加速度

D	直径系列(0)				直径系列(2)					直径系列(3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

深溝玉軸受の幅広い用途: カスタマイズ歓迎:シールドにブランド（ロゴ、アートワーク）を印刷したり、シールドにブランドをレーザー刻印したりできます。

6800 シリーズ P4 精密ベアリング C2 C0 C3 C4 ロボットアームのクリアランス 3

6800 シリーズ P4 精密ベアリング C2 C0 C3 C4 ロボットアームのクリアランス 4

お客様のデザインに合わせてパッケージをカスタマイズできます。

すべての著作権はクライアントに帰属し、当社は情報の開示を約束しません。
梱包と配送:
深溝玉軸受は、個別に、またはチューブ梱包、またはカスタマイズ梱包で安全に梱包されます。

配送方法は交渉可能です。
